一、活性炭吸附法關(guān)鍵參數(shù)要求

1、活性炭過濾箱結(jié)構(gòu)設(shè)計合理，不得讓未經(jīng)過濾的氣體進(jìn)入后續(xù)工藝流程，過濾后尾氣中顆粒物含量<1mg。

2、活性炭填充量與每小時處理廢氣量體積之比應(yīng)不小于1:5000，每 1 萬 Nm3/h 廢氣處理蜂窩活性炭吸附截面積不小于 2.3 ㎡，顆粒活性炭吸附截面積不小于 4.6 ㎡ 。

3、顆?；钚蕴扛眠x擇柱狀活性炭，直徑≤5mm，比表面積≥1200㎡/g，碘值≥800mg/g，四氯化碳吸附率≥45%；蜂窩活性炭的橫向強(qiáng)度應(yīng)不低于 0.3MPa，縱向強(qiáng)度應(yīng)不低于0.8MPa，比表面積≥750㎡/g，碘值≥800mg/g，四氯化碳吸附率≥25%。

4、活性炭吸附設(shè)備設(shè)置裝卸碳孔，內(nèi)置均風(fēng)裝置，采用顆粒狀吸附劑時，箱內(nèi)氣速宜低于 0.6m/s，采用纖維狀吸附劑時，箱內(nèi)氣速宜低于 0.15m/s，采用蜂窩狀吸附劑時，箱內(nèi)氣速宜低于 1.2m/s。

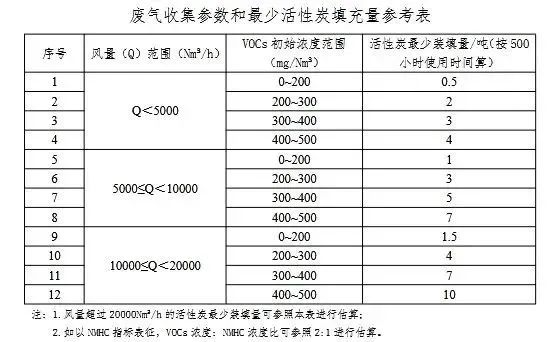

二、廢氣收集參數(shù)和更少活性炭填充量參考表

三、活性炭性能識別方法

1、活性炭使用周期內(nèi)不應(yīng)出現(xiàn)泛白或變色情況。

2、活性炭不應(yīng)出現(xiàn)積塵嚴(yán)重、表面附著油脂、潮濕等情況。

（1）積塵嚴(yán)重會導(dǎo)致活性炭空隙堵塞，嚴(yán)重影響吸附效果。

（2）涉及塑料制品、熔模、高溫固化、熔蠟等工藝會產(chǎn)生焦油類物質(zhì)，其粘性大，預(yù)處理難度高，進(jìn)入裝置后將活性炭吸附裝置空隙封堵住，導(dǎo)致吸附效率降低。

（3）廢氣含水率大于50%活性炭吸附效率將急劇下降，導(dǎo)致處理效率低。

3、活性炭設(shè)備進(jìn)口溫度不應(yīng)高于40°C，企業(yè)應(yīng)設(shè)置活性炭進(jìn)口溫控傳感器，確?；钚蕴课綔囟仍?40°C以下。
