1、風機風量、風壓、功率間的換算

應用場景：

（1）在風機選型時，已知風量和風壓，估算風機的裝機功率。

（2）在風機運行以后，已知風壓和功率（或電流），估算運行的風量。

三者的關系：

N1=Q*P/(3600η1*η2*1000)

N=KN1;                N1-軸功率(kW);

N-實際功率（kW）;

Q-風量(m3/h);

P-風壓(Pa);

η1-風機效率可取0.719至0.8；

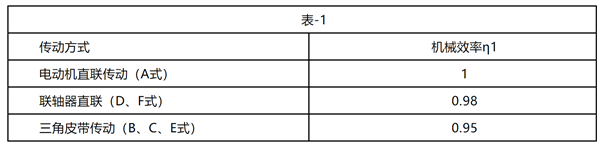

η2-機械傳動效率按表-1選取;

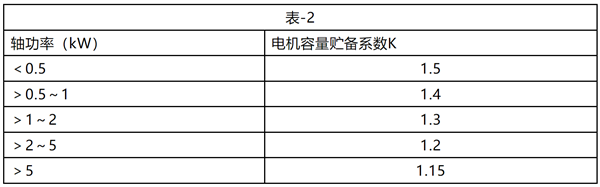

K-電機容量貯備系數，按下表-2進行選??；

注意事項：

（1）在使用壓力計算時，壓力是指風機進口喉部的壓力值，但實際不可測，所以在實際操作時，盡量選擇靠近風機進口處的壓力值。

（2）在使用功率計算時，功率可以從變頻器上直接讀取，或者通過測電流進行估算；

（3）在計算時，注意不要把單位帶錯了。

計算舉例：

已知一臺風機額定參數風量/靜壓:78000m3/h、4000Pa，采用聯軸器直連。平常變頻運行，運行時靜壓2000Pa，功率50kW，請估算現在的風量？

由上邊的公式可以知道：

Q=(N*3600η1*η2*1000 )÷P÷K

=50*3600*0.75*0.98*1000÷2000÷1.15

≈57521m3/h

2、風機的風壓、風量、功率與轉速的關系

（1）通風機的轉速 n 可用轉速表直接測量，其數值用每分鐘多少轉(轉/分)來表示。

（2）小型風機的轉速一般較高，往往與電動機直接相連。

（3）大型風機的轉速較低，一般用皮帶傳動與電動機相連，改變皮帶輪的直徑即可調節風機的轉速，其關系如下：n1/n2=d2/d1 ，式中：

n1，n2——風機；電動機的轉速

d1，d2——風機和電動機的皮帶輪的直徑。

（4）當轉速改變時，風機的特性參數 Q，H，N 的變化可按下式計算：

Q/Q`=n/n`

H/H`=(n/n`)2

N/N`=(n/n`)3

在實際運行中，通常使用變頻器來實現轉速的變化，即變頻，故通常使用頻率代替轉速。

（5）通風機的幾個性能參數不是固定不變的，它們之間都有一定的內在聯系。當通風機在管網中工作時，這些參數又受到網路特性的影響，所以要選擇好，使用好一臺通風機，不但要熟悉通風機的性能，還要了解網路特性以及它們之間的關系。
