阻火器是一種安裝在廢氣處理設備儲罐或排放可燃氣體的管道上，用于阻止因回火而引起火焰向油罐或管道傳播、蔓延的安全附件。它由阻火芯、阻火器外殼及附件構成，允許氣體通過，但阻止外部火焰向內部方向傳播，達到防爆目的，從而確保設施的安全。因設備、管道上未設阻火器或性能不達標也會導致生產安全事故。

阻火器按照性能可分為阻爆燃型和阻爆轟型。阻爆燃型是指用于阻止亞音速傳播的火焰蔓延；阻爆轟型是指阻止音速和超音速傳播的火焰蔓延。

按照使用場合不同可分為放空阻火器和管道阻火器。放空阻火器是指安裝在儲罐（或者槽車）的放空管道上，用于阻止外部火焰?zhèn)魅雰蓿ɑ蛘卟圮嚕﹥?nèi)，分為管端型和普通型：管端型阻火器為阻爆燃型，是指一端與大氣相通，為防止灰塵和雨水進入阻火器內部，頂部安裝由溫度控制開啟的防風雨帽；普通型阻火器是指兩端與管道相連，通過下游管道與大氣相通，分為阻爆燃型和阻爆轟型。管道阻火器安裝在密閉管路系統中，用于防止管路系統一端的火焰蔓延到管路系統的另一端，分為阻爆燃型和阻爆轟型。

按照阻火結構可分為填充型、板型、金屬絲網型、液封型和波紋型等5種。

阻火器按照更大試驗安全間隙（MESG）測試氣體爆炸組級別分為7級，分別為 IIA1、IIA、IIB1、IIB2、IIB3、IIB 、IIC 組別，每個組別又都存在爆燃、穩定爆轟和非穩定爆轟。爆炸性氣體、蒸氣混合物的爆炸級別和相對應的MESG見下表（如適用于 II Al 級氣體的阻火器，是指所選的阻火器元件必須小于1.14mm）。

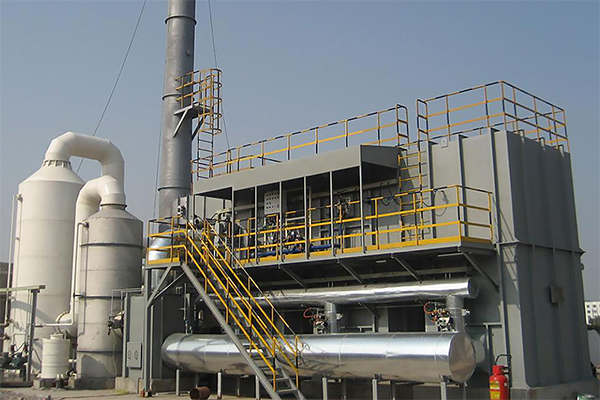

vocs廢氣處理設備

vocs廢氣處理設備阻火器的選用步驟：

（1）根據使用場所決定采用放空阻火器還是管道阻火器。

安裝在管道端部或儲罐頂部時應選用管端型阻火器，安裝在封閉的管道系統中，用于防止管道系統未保護側的火焰蔓延到管道系統的被保護側時，應選用管道型阻火器。

（2）確定采用阻爆燃型阻火器還是阻爆轟阻火器。

火焰波在管道內的傳播速度不僅與介質種類、所在管道的溫度、壓力有關外，還與阻火器與點火源之間的距離、安裝位置、阻火器與點火源間的管道形狀有關。從爆燃轉變成爆轟需要經歷爆燃、不穩定爆轟、穩定爆轟三個階段，因此阻火器安裝在爆燃階段時應選用阻爆燃型阻火器，安裝在爆轟階段時應選用阻爆轟型阻火器，通常由試驗或根據經驗來確定。

（3）根據可燃氣體、蒸氣在實際工況條件下的 MESG 值確定阻火元件的通道或縫隙，選擇合適的阻火器。

眾所周知，阻火元件的通道尺寸是決定阻火器性能的關鍵因素，阻火元件間隙大于介質 MESG 時，阻火器將無法發揮阻止火焰?zhèn)鞑サ淖饔谩２煌瑲怏w具有不同的MESG值，而MESG是實驗室的測試結果。其中，純組分可燃氣體、蒸氣MESG的測試值參見《爆炸性環境第20-1部分：氣體和蒸汽物質特性分級一試驗方法和數據》IEC60079-20-1：2010。

多組分可燃氣體、蒸氣混合物MESG可按下列方法確定：咨詢有資質的機構，或委托測試；采用危險性更高組分的更小MESG作為多組分混合物的MESG；應用經驗式計算，如《爆炸危險環境電力裝置設計規范》（GB50058-2014）條文說明第5.2.3條引用的《易燃液體、氣體或蒸汽的分類和化工生產區電氣裝置設計》NFPA497-2008附件B的估算方法。根據MESG值，更終確定選用哪種型號的阻火器，如適用氫氣的應選用爆炸組別為IIC型阻火器。

除了參考MESG值選型，還要注意安裝位置、工藝狀況、燃燒時間等因素，阻火器選型正確是確保生產設施和人身安全的第一步。
